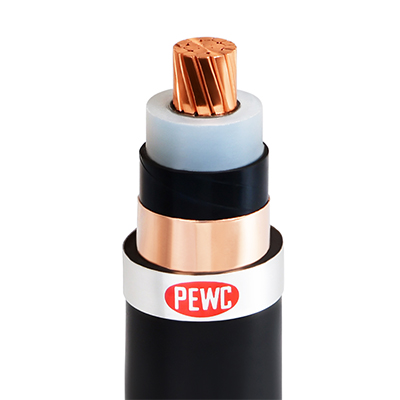

高壓電纜及中低壓電纜XLPE

600V XLPE電纜至25kV XLPE電纜適用於輸配電系統用，絕緣耐熱性佳，電氣特性特優。故障率低，重量輕，易鋪設及終端處理簡單。為目前高壓電纜之主流，太平洋電線電纜公司生產25KV電纜迄今逾四十年。

我有興趣

高壓電纜及中低壓電纜XLPE

產品說明

高壓電纜及中低壓電纜XLPE

高壓電纜及中低壓電纜XLPE適用於輸配電系統用，以交連聚乙烯為絕緣體，PVC為被覆之電力電纜，絕緣耐熱性佳，電氣特性特優。故障率低，為目前高壓電纜之主流，正常使用時，其導體連續使用溫度可達90°C，緊急時可達130°C (連續12個月內不得超過3次，平均每次不超過36小時)，短路時可達250°C(最大短路時間5秒) ，且重量輕，易鋪設及終端處理簡單。

高壓電纜及中低壓電纜XLPE之特點

• 連續使用時導體溫度最高可達90℃

• 同一導體之容許電流及短路電流大

• 過負荷或短路時損壞率低

• 具有良好之耐熱耐水等特性

• 耐化學藥品及大氣腐蝕性良好

• 具有優秀之耐磨耐龜裂性能

• 完成外徑小重量輕，易敷設

• 接續及終端處理極為簡便

• 被覆材料可選擇聚氯乙烯（PVC）或聚乙烯（PE），太平洋電線電纜公司另推薦低煙無毒材

（Low-Smoke-Free-Halogen，LSFH）除具低煙無毒特性更具耐延燃效果，可強化電纜安全

防災性能。

高壓電纜及中低壓電纜XLPE之用途

交連PE電纜，使用於高低壓輸配電系統，無論架空、直埋或地下管道，均可適用，太平洋電線電纜公司主要之交連PE電纜有下列數種：

• 輸配電用電力電纜

• 架空電纜

• 地下電纜

• 控制電纜

• 低壓電纜

• 高壓引下線

• 海底電纜

• 礦場用電力電纜

• 中性遮蔽電纜

高壓電纜及中低壓電纜XLPE與其他電力電纜性能比較

• 耐熱變形
PE電纜在超載或發生短路，溫度昇高至100℃時，即軟化變形，絕緣破壞。
交連PE電纜，在配電系統發生事故，雖昇至130℃，亦不致嚴重影響其壽命，短路瞬時間（5秒以下），可容許昇高至250℃。

• 使用溫度高
各種電纜使用溫度比較表：

使用情況	EPR	交連PE	PE	PVC
最高連續使用溫度 ℃	90	90	75	60
緊急過載時 ℃	130	130	95	100
短路時（5秒以下） ℃	250	250	150	150

• 電氣性能
交連PE之電氣性能，與交連前之PE相似，但較EPR為優良，數據如下表：

性能項目	單位	EPR	交連PE	PE	PVC
體積固有電阻	Ω-cm	>10¹⁵	>10¹⁶	>10¹⁶	>10¹²
耐電壓強度	v/mil	800	1000	1000	500
介質常數	--	3.5	2.3	2.3	4~7
功率因率	%	1.5	<0.2	<0.2	>4

• 耐化學藥品性能優良
交連PE具有極優異之抗化學藥品及大氣腐蝕性，比PE、EPR、PVC等都良好，請參考下列比較表：
(H:優良 G:良好 F: 尚可 P: 不良)

藥品	EPR	交連PE	PE	PVC
硫酸 (30%)	H	H	H	H
氫氧化鈉 (10%)	H	H	H	H
酒精	H	H	G	G
丙酮 (60%)	H	H	G	F
二氯乙烷	P	G	P	P
硝酸 (10%)	H	H	H	H
鹽酸 (10%)	H	H	H	H
醋酸 (5%)	H	H	H	G
潤滑油	P	H	F	G
汽油 (35%)	P	H	F	P

• 物理及其他性能之比較

性能項目	單位	EPR	交連PE	PE	PVC
抗張強度	kgf/mm²	0.5以上	1.27以上	1.0以上	1.0以上
伸長率	%	300以上	350以上	350以上	150以上
耐臭氧 (0.03%)	--	>25天	>25天	>25天	>10天
老化殘率 (121℃)	%	>80	>80	熔融	<30
