架空鋁線

架空鋁線

太平洋電線電纜公司使用架空鋁線之鋁導體質輕價廉,如同時配以鋼線、鋁包鋼線的絞合,可增加鋁纜的抗張強度,有工程上的經濟價值,廣泛地被應用於架空輸配電路。
我有興趣

架空鋁線

產品說明

架空鋁線


早期電線導體材料均採用銅作為電線導體,二十世紀初,美國及加拿大先後以鋁線作為電線導體,試用良好,從此鋁線便逐漸被使用,這就是鋁材料作為輸電導體之開端。且鋁導體質輕價廉,除使用於高壓電塔之輸配電路及交連PE風雨線以外,並使用於電子零件及漆包線,如下表。



線類 用途
架空鋁線 架空輸配電、風雨線
(AAC、ACSR、ACSR/AW、ACW、TACSR、TACSR/AW、ZTACIR)

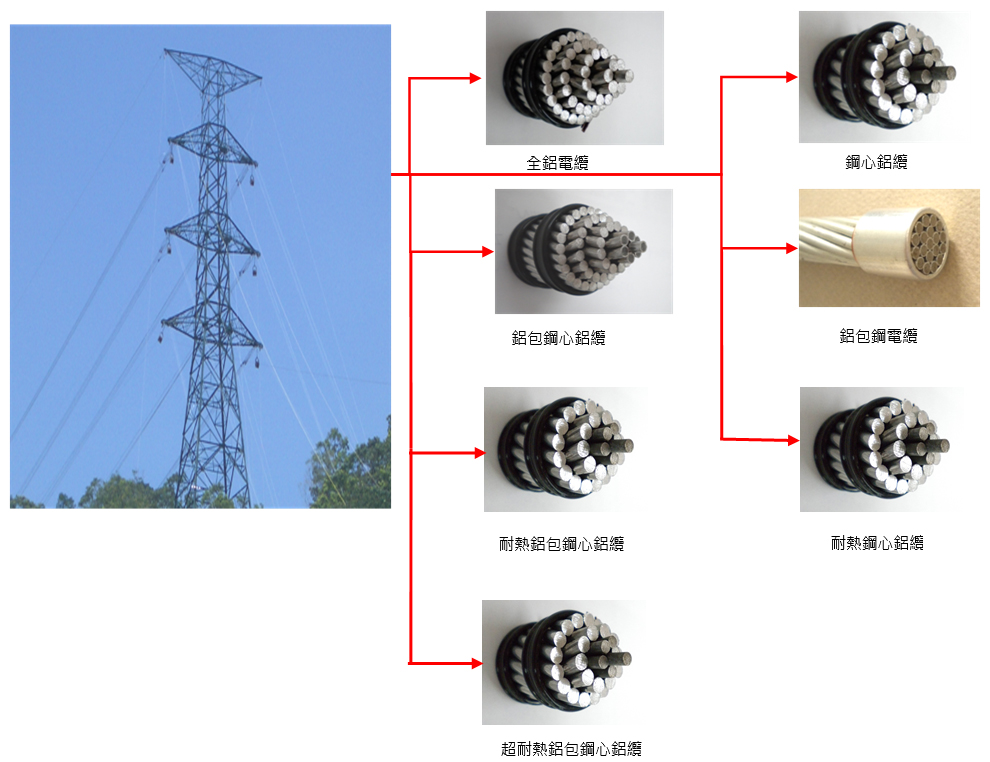

架空鋁線之用途









架空鋁線產品介紹


全鋁電纜(AAC)

• 全鋁電纜(AAC)介紹

1. 相對於銅纜(相同之重量)具有較高之導電率及較低之成本。

2. 重量輕,較其它線纜容易架設。


•
全鋁電纜(AAC)用途

1. 適用於架空輸配電路。

2. 適用於鐵路之接地線及回流饋線等。

鋼心鋁纜(ACSR)


• 鋼心鋁纜(ACSR)介紹

1. 架設上具有良好之抗張強度。

2. 於地型不良之地區具有較長之架設距離。


•
鋼心鋁纜(ACSR)用途

1. 適用於長距離之架空輸配電路,如穿越河流,岩層地帶等。

2. 適用於鐵路之地線及回流饋線等。

鋁包鋼心鋁纜(ACSR/AW)

• 鋁包鋼心鋁纜(ACSR/AW)介紹

1. 結構同ACSR,架設上具有良好之抗張強度,重量亦較ACSR輕。

2. 高抗腐蝕性,導電性亦較ACSR佳,可較ACSR有較少之電力損失。


•
鋁包鋼心鋁纜(ACSR/AW)用途

1. 適用於長距離之架空輸配電路。

2. 適合於沿海地區,工業地區,具鹽份之荒地,火山附近等。

• 鋁包鋼心鋁纜(ACSR/AW)規格

依據標準:ASTM B549、TPC A048
ACSR/AW
code word
Conductor size
MCM
Stranding No/mm Calculated sectional area mm2  Overall diameter mm Weight
Kg/M
Ultimate
strength
kgf
Aluminum AW wire Aluminum ACSR/AW ACSR/AW AW core
Hawk/AW 477 26/3.439 7/2.675  241.5 280.8 21.78  8.02 0.930 8,550
Rook/AW 636 24/4.135 7/2.756 322.3 364.1 24.80 8.27 1.170 9,980
Drake/AW 795 26/4.442 7/3.454 402.9 468.5 28.13 10.36 1.551 13,870
Tern/AW 795 45/3.376 7/2.250 402.8 430.6 27.00 6.75 1.301 9,780
Rail/AW 954 45/3.698 7/2.466 483.3 516.8 29.59 7.40 1.562 11,750

耐熱鋼心鋁纜(TACSR)

• 耐熱鋼心鋁纜(TACSR)介紹

1. 架設上具有良好之抗張強度。

2. 於地型不良之地區具有較長之架設距離。

3. 送電容量為ACSR的1.4~1.5倍。

•
耐熱鋼心鋁纜(TACSR)用途

1. 適用於長距離之架空輸配電路。

2. 適用於鐵路之地線及回流饋線等。

• 耐熱鋼心鋁纜(TACSR)規格

依據標準:ASTM B232、JEC-197、JEC-3406、TPC TAW-1

公稱截面積 組成 最小拉斷力 台電規範重量 外徑 溫度-電流導線破壞試驗
MCM 耐熱鋁
No/mm
鋼
No/mm
kgf kg/m
(±2%)
mm kgf
 477  26/3.439  7/2.675 8,860 0.976 21.78 8,860
 636 24/4.135 7/2.756 10,300 1.218 24.81 10,300
795 45/3.376 7/2.25 10,000 1.332 27.01 10,000
795 26/4.442 7/3.454 14,300 1.627 28.13 14,300
954 45/3.698 7/2.466 11,700 1.599 29.59 11,700

耐熱鋁包鋼心鋁纜(TACSR/AW)

• 耐熱鋁包鋼心鋁纜(TACSR/AW)介紹

1. 結構同TACSR,架設上具有良好之抗張強度,重量亦較TACSR輕。

2. 高抗腐蝕性,導電性亦較TACSR佳,可較TACSR有較少之電力損失。

3. 送電容量為ACSR的1.4~1.5倍。

•
耐熱鋁包鋼心鋁纜(TACSR/AW)用途

1. 適用於長距離之架空輸配電路。

2. 適合於沿海地區,工業地區,具鹽份之荒地等。

• 耐熱鋁包鋼心鋁纜(TACSR/AW)規格

依據標準:ASTM B549、JEC-197、JEC-3406、TPC TAW-1

公稱截面積 組成 最小拉斷力 台電規範重量 外徑 溫度-電流導線破壞試驗
MCM 耐熱鋁
No/mm
鋁包鋼
No/mm
kgf kg/m
(±2%)
mm kgf
477 26/3.439 7/2.675 8,550 0.929 21.78 8,550
636 24/4.135 7/2.756 9,980 1.168 24.81 9,980
795 45/3.376 7/2.25 9,730 1.299 27.01 9,730
795 26/4.442 7/3.454 13,800 1.549 28.13 13,800
954 45/3.698 7/2.466 11,500 1.559 29.59 11,500

超耐熱鋁包鋼心鋁纜(ZTACIR/AS)

• 超耐熱鋁包鋼心鋁纜(ZTACIR/AS)介紹

1. 結構同TACSR,架設上具有良好之抗張強度,重量亦較TACSR輕。

2. 高抗腐蝕性,導電性亦較TACSR佳,可較TACSR有較少之電力損失。

3. 送電容量為ACSR的1.6~2.0倍,弛度小,外徑小。

4.與ACSR相同外徑下,ACSR通電至導線達75℃時,與ZTACIR/AS通電至導線達210℃時,兩者之弛度相同。

•
超耐熱鋁包鋼心鋁纜(ZTACIR/AS)用途

1. 適用於高容量低弛度之架空輸配電路。

2. 適合於沿海地區,工業地區,具鹽份之荒地,火山附近等。

3. 主要用於更換既設之ACSR或 ACSR/AW 導線。

• 超耐熱鋁包鋼心鋁纜(ZTACIR/AS)規格

依據標準:JEC-3406、JCS-1404、TPC STAW-2

類別 公稱截面積 組成 最小拉斷力 台電規範重量 外徑 210℃運轉電流
mm2 超耐熱鋁
No/mm
鋁包鋼
No/mm
kgf kg/m
(±2%)
mm Amp
A類 210 14/3.30
10/3.30
7/3.25 8,830 0.98 19.32 1,070
260 16/3.44
12/3.36
7/3.60 10,850 1.215 21.60 1,240
B類 310 30/3.66 7/3.66 11,980 1.400 25.62 1,445
340 30/3.8 7/3.8 12,940 1.509 26.60 1,515


鋁包鋼電纜(ACW)

• 鋁包鋼電纜(ACW)介紹

1. 架設上具有良好之抗張強度。

2. 高抗腐蝕性。


•
鋁包鋼電纜(ACW)用途

1. 適合於沿海地區,工業地區,具鹽份之荒地,火山附近等之地線使用。

• 鋁包鋼電纜(ACW)規格

依據標準:ASTM B416-81、TPC WI-5C

  Size
Nos./AWG
Nominal Dia. Of wire Stranded   diameter   Nominal cross section (Stranded)    Conductivity
at 20℃ (Min.)
Resistance
at 20°C
(Max.)
Breaking strength
mm mm mm2 % Ω/km kg
7/ No 8 3.264 9.79 58.57 20.3 1.4627 7,230
7/ No 6 4.115 12.35 93.10 20.3 0.9197 10,310
7/ No 6 4.115 12.35 93.10 40 0.4667 5,860
19/ No 8 3.264 16.32 158.98 40 0.2750 9,650
19/ No 7 3.665 18.31 200.44 20.3 0.4292 23,460
* 除以上規格外,其餘規格請電詢。
架空鋁線

產品文件

全鋁電纜(AAC)規格 PDF下載 鋼芯鋁纜(ACSR)規格表 PDF下載 耐熱鋼芯鋁纜(TACSR)規格 PDF下載 耐熱鋁包鋼芯鋁纜(TACSR-AW)規格 PDF下載 超耐熱鋁包鋼芯鋁纜(ZTACIR)規格 PDF下載
