架空鋁線
早期電線導體材料均採用銅作為電線導體，十九世紀初，英國及加拿大先後以鋁線作為電線導體，試用良好，從此鋁線便逐漸被使用，這就是鋁材料作為輸電導體之開端。且鋁導體質輕價廉，除使用於高壓電塔之輸配電路及交連PE風雨線以外，並使用於電子零件及漆包線，如下表。
| 線類 | 用途 |
|---|---|
| 架空鋁線 | 架空輸配電、風雨線 (AAC、ACSR、ACSR/AW、ACW、TACSR、TACSR/AW、ZTACIR) |
架空鋁線之用途

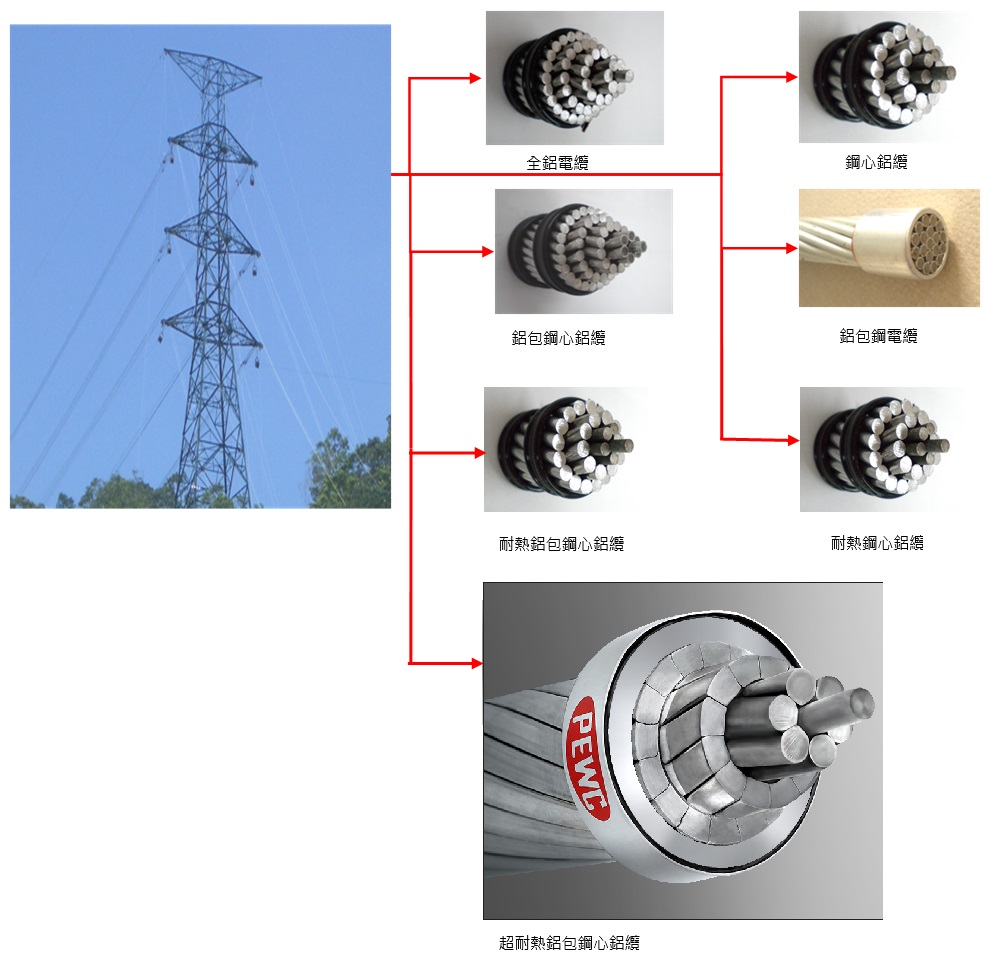

架空鋁線產品介紹
全鋁電纜(AAC)
• 全鋁電纜(AAC)介紹
1. 相對於銅纜(相同之重量)具有較高之導電率及較低之成本。
2. 重量輕，較其它線纜容易架設。
• 全鋁電纜(AAC)用途
1. 適用於架空輸配電路。
2. 適用於鐵路之地線及回流饋線等。
鋼心鋁纜(ACSR)
• 鋼心鋁纜(ACSR)介紹
1. 架設上具有良好之抗張強度。
2. 於地型不良之地區具有較長之架設距離。
• 鋼心鋁纜(ACSR)用途
1. 適用於長距離之架空輸配電路，如穿越河流，岩層地帶等。
2. 適用於鐵路之地線及回流饋線等。
鋁包鋼心鋁纜(ACSR/AW)
• 鋁包鋼心鋁纜(ACSR/AW)介紹
1. 結構同ACSR，架設上具有良好之抗張強度，重量亦較ACSR輕。
2. 高抗腐蝕性，導電性亦較ACSR佳，可較ACSR有較少之電力損失。
• 鋁包鋼心鋁纜(ACSR/AW)用途
1. 適用於長距離之架空輸配電路。
2. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等。
• 鋁包鋼心鋁纜(ACSR/AW)規格
依據標準：ASTM B549
耐熱鋼心鋁纜(TACSR)
• 耐熱鋼心鋁纜(TACSR)介紹
1. 架設上具有良好之抗張強度。
2. 於地型不良之地區具有較長之架設距離。
3. 送電容量為ACSR的1.4倍。
• 耐熱鋼心鋁纜(TACSR)用途
1. 適用於長距離之架空輸配電路，如穿越河流，岩層地帶等。
2. 適用於鐵路之地線及回流饋線等。
• 耐熱鋼心鋁纜(TACSR)規格
依據標準：ASTM B232、JEC-197、JEC-3406
耐熱鋁包鋼心鋁纜(TACSR/AW)
• 耐熱鋁包鋼心鋁纜(TACSR/AW)介紹
1. 結構同TACSR，架設上具有良好之抗張強度，重量亦較TACSR輕。
2. 高抗腐蝕性，導電性亦較TACSR佳，可較TACSR有較少之電力損失。
3. 送電容量為ACSR的1.4倍。
• 耐熱鋁包鋼心鋁纜(TACSR/AW)用途
1. 適用於長距離之架空輸配電路。
2. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等。
• 耐熱鋁包鋼心鋁纜(TACSR/AW)規格
依據標準：ASTM B549、JEC-197、JEC-3406
超耐熱鋁包鋼心鋁纜(ZTACIR)
• 超耐熱鋁包鋼心鋁纜(ZTACIR)介紹
1. 結構同TACSR，架設上具有良好之抗張強度，重量亦較TACSR輕。
2. 高抗腐蝕性，導電性亦較TACSR佳，可較TACSR有較少之電力損失。
3. 送電容量為ACSR的1.6~2.0倍，弛度小，外徑小。
• 超耐熱鋁包鋼心鋁纜(ZTACIR)用途
1. 適用於高容量低弛度之架空輸配電路。
2. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等。
3. 主要用於更換既設之ACSR或 ACSR/AW 導線。
• 超耐熱鋁包鋼心鋁纜(ZTACIR)規格
依據標準：JEC-3406、JCS-1404
鋁包鋼電纜(ACW)
• 鋁包鋼電纜(ACW)介紹
1. 架設上具有良好之抗張強度。
2. 高抗腐蝕性。
• 鋁包鋼電纜(ACW)用途
1. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等之地線使用。
• 鋁包鋼電纜(ACW)規格
依據標準：ASTM B416-81
* 除以上規格外，其餘規格請電詢。
• 全鋁電纜(AAC)介紹
1. 相對於銅纜(相同之重量)具有較高之導電率及較低之成本。
2. 重量輕，較其它線纜容易架設。
• 全鋁電纜(AAC)用途
1. 適用於架空輸配電路。
2. 適用於鐵路之地線及回流饋線等。
鋼心鋁纜(ACSR)
• 鋼心鋁纜(ACSR)介紹
1. 架設上具有良好之抗張強度。
2. 於地型不良之地區具有較長之架設距離。
• 鋼心鋁纜(ACSR)用途
1. 適用於長距離之架空輸配電路，如穿越河流，岩層地帶等。
2. 適用於鐵路之地線及回流饋線等。
鋁包鋼心鋁纜(ACSR/AW)
• 鋁包鋼心鋁纜(ACSR/AW)介紹
1. 結構同ACSR，架設上具有良好之抗張強度，重量亦較ACSR輕。
2. 高抗腐蝕性，導電性亦較ACSR佳，可較ACSR有較少之電力損失。
• 鋁包鋼心鋁纜(ACSR/AW)用途
1. 適用於長距離之架空輸配電路。
2. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等。
• 鋁包鋼心鋁纜(ACSR/AW)規格
依據標準：ASTM B549
| ACSR/AW code word |
Conductor size CM or AWG |
Stranding Nos/in | Calculated sectional area in2 | Overall diameter in. | Weight pounds/1,000 ft |
Ultimate strength pounds | Calculated D.C. resistance at 200C Ω/1,000 ft |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aluminum | AW wire | Aluminum | AW wire | ACSR/AW | AW core | Aluminum | AW wire | ACSR/AW | ||||
| Thrasher | 2,312,000 | 76/0.1744 | 19/0.0814 | 1.815 | 0.0989 | 1.802 | 0.407 | 2,191 | 284 | 2,475 | 55,740 | 0.007437 |
| Kiwi | 2,167,000 | 72/0.1735 | 7/0.1157 | 1.702 | 0.074 | 1.735 | 0.347 | 2,054 | 211 | 2,265 | 49,120 | 0.007962 |
| Chukar | 1,780,000 | 34/0.1456 | 19/0.0874 | 1.512 | 0.114 | 1.602 | 0.437 | 1,687 | 328 | 2,015 | 49,390 | 0.009570 |
| Lapwing | 1,590,000 | 45/0.1880 | 7/0.1253 | 1.249 | 0.086 | 1.502 | 0.376 | 1,500 | 248 | 1,748 | 41,770 | 0.01071 |
| Nuthatch | 1,510,500 | 45/0.1832 | 7/0.1221 | 1.186 | 0.082 | 1.466 | 0.366 | 1,425 | 235 | 1,660 | 39,660 | 0.01128 |
耐熱鋼心鋁纜(TACSR)
• 耐熱鋼心鋁纜(TACSR)介紹
1. 架設上具有良好之抗張強度。
2. 於地型不良之地區具有較長之架設距離。
3. 送電容量為ACSR的1.4倍。
• 耐熱鋼心鋁纜(TACSR)用途
1. 適用於長距離之架空輸配電路，如穿越河流，岩層地帶等。
2. 適用於鐵路之地線及回流饋線等。
• 耐熱鋼心鋁纜(TACSR)規格
依據標準：ASTM B232、JEC-197、JEC-3406
| 公稱截面積 | 組成 | 最小拉斷力 | 台電規範重量 | 外徑 | 溫度-電流導線破壞試驗 | |
|---|---|---|---|---|---|---|
| MCM | 耐熱鋁 No/mm |
鋼 No/mm |
kgf | kg/m (±2%) |
mm | kgf |
| 477 | 26/3.439 | 7/2.675 | 8,860 | 0.976 | 21.78 | 8,860 |
| 636 | 24/4.135 | 7/2.756 | 10,300 | 1.218 | 24.81 | 10,300 |
| 795 | 45/3.376 | 7/2.25 | 10,000 | 1.332 | 27.01 | 10,000 |
| 795 | 26/4.442 | 7/3.454 | 14,300 | 1.627 | 28.13 | 14,300 |
| 954 | 45/3.698 | 7/2.466 | 11,700 | 1.599 | 29.59 | 11,700 |
耐熱鋁包鋼心鋁纜(TACSR/AW)
• 耐熱鋁包鋼心鋁纜(TACSR/AW)介紹
1. 結構同TACSR，架設上具有良好之抗張強度，重量亦較TACSR輕。
2. 高抗腐蝕性，導電性亦較TACSR佳，可較TACSR有較少之電力損失。
3. 送電容量為ACSR的1.4倍。
• 耐熱鋁包鋼心鋁纜(TACSR/AW)用途
1. 適用於長距離之架空輸配電路。
2. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等。
• 耐熱鋁包鋼心鋁纜(TACSR/AW)規格
依據標準：ASTM B549、JEC-197、JEC-3406
| 公稱截面積 | 組成 | 最小拉斷力 | 台電規範重量 | 外徑 | 溫度-電流導線破壞試驗 | |
|---|---|---|---|---|---|---|
| MCM | 耐熱鋁 No/mm |
鋁包鋼 No/mm |
kgf | kg/m (±2%) |
mm | kgf |
| 477 | 26/3.439 | 7/2.675 | 8,550 | 0.929 | 21.78 | 8,550 |
| 636 | 24/4.135 | 7/2.756 | 9,980 | 1.168 | 24.81 | 9,980 |
| 795 | 45/3.376 | 7/2.25 | 9,730 | 1.299 | 27.01 | 9,730 |
| 795 | 26/4.442 | 7/3.454 | 13,800 | 1.549 | 28.13 | 13,800 |
| 954 | 45/3.698 | 7/2.466 | 11,500 | 1.559 | 29.59 | 11,500 |
超耐熱鋁包鋼心鋁纜(ZTACIR)
• 超耐熱鋁包鋼心鋁纜(ZTACIR)介紹
1. 結構同TACSR，架設上具有良好之抗張強度，重量亦較TACSR輕。
2. 高抗腐蝕性，導電性亦較TACSR佳，可較TACSR有較少之電力損失。
3. 送電容量為ACSR的1.6~2.0倍，弛度小，外徑小。
• 超耐熱鋁包鋼心鋁纜(ZTACIR)用途
1. 適用於高容量低弛度之架空輸配電路。
2. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等。
3. 主要用於更換既設之ACSR或 ACSR/AW 導線。
• 超耐熱鋁包鋼心鋁纜(ZTACIR)規格
依據標準：JEC-3406、JCS-1404
| 公稱截面積 | 組成 | 最小拉斷力 | 台電規範重量 | 外徑 | 溫度-電流導線破壞試驗 | |
|---|---|---|---|---|---|---|
| mm2 | 超耐熱鋁 No/mm |
鋁包鋼 No/mm |
kgf | kg/m (±2%) |
mm | kgf |
| 310 | 30/3.66 | 7/3.66 | 11,980 | 1.4 | 25.62 | 11,980 |
| 340 | 30/3.8 | 7/3.8 | 12,940 | 1.509 | 26.60 | 12,940 |
鋁包鋼電纜(ACW)
• 鋁包鋼電纜(ACW)介紹
1. 架設上具有良好之抗張強度。
2. 高抗腐蝕性。
• 鋁包鋼電纜(ACW)用途
1. 適合於沿海地區，工業地區，具鹽份之荒地，火山附近等之地線使用。
• 鋁包鋼電纜(ACW)規格
依據標準：ASTM B416-81
| Size Nos./AWG |
Nominal Dia. Of wire | Stranded diameter | Breaking strength | Weight | Resistance at 20°C | Nominal cross section | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in. | mm | in. | mm | lb | kg | lb/1,000ft | kg/km | Ω/1,000ft | Ω/km | C mils | in2 | mm2 | |
| 37/5 | 0.1819 | 4.620 | 1.27 | 32.36 | 142,800 | 64,770 | 2,802 | 4,170 | 0.04247 | 0.1394 | 1,225,000 | 0.9619 | 620.6 |
| 37/7 | 0.1443 | 3.665 | 1.01 | 25.65 | 100,700 | 45,670 | 1,762 | 2,622 | 0.06754 | 0.2216 | 770,300 | 0.6050 | 390.3 |
| 37/9 | 0.1144 | 2.906 | 0.801 | 20.35 | 66,770 | 30,250 | 1,108 | 1,649 | 0.1074 | 0.3524 | 484,400 | 0.3805 | 245.5 |
| 19/5 | 0.1819 | 4.620 | 0.910 | 23.11 | 73,350 | 33,270 | 1,430 | 2,128 | 0.08224 | 0.2699 | 628,900 | 0.4940 | 318.7 |
| 19/7 | 0.1443 | 3.665 | 0.721 | 18.31 | 51,730 | 23,460 | 899.5 | 1,339 | 0.1308 | 0.4292 | 395,500 | 0.3107 | 200.4 |
